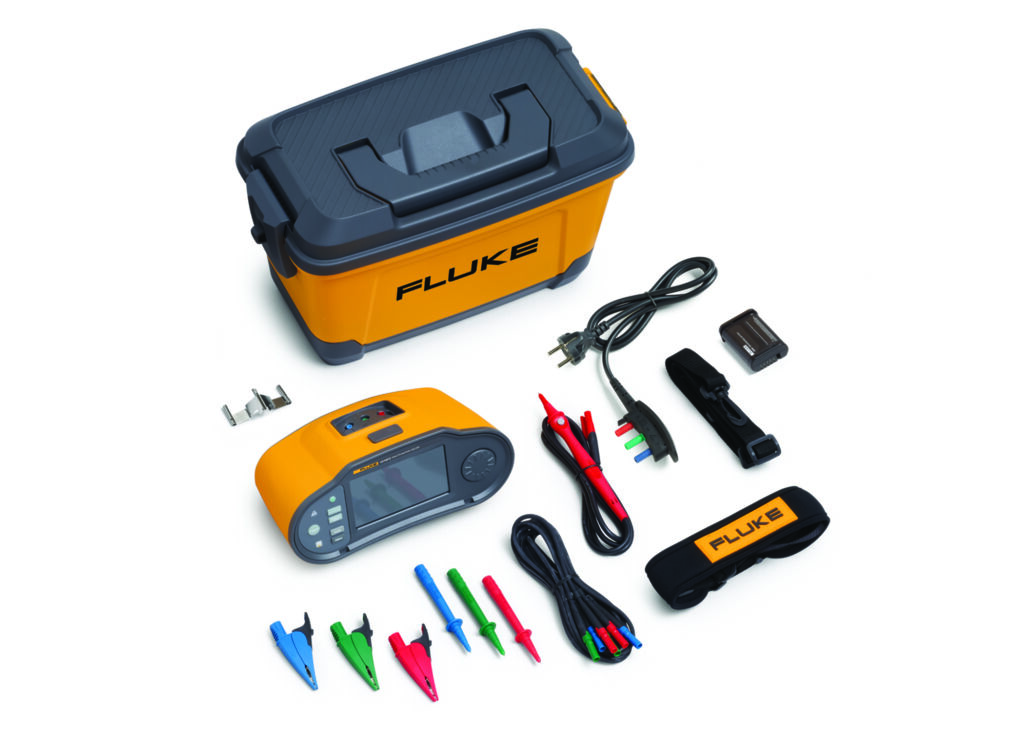

Das Unternehmen Fluke hat den neuen Multifunktions-Installationstester 1670 auf den Markt gebracht, mit dem Elektriker und Wartungstechniker laut Hersteller bei der Erstellung von Berichten bis zu 50 Prozent Zeit sparen können. Mit den Multifunktions-Installationstestern könnten Tests bis zu 30% schneller durchgeführt werden. Die in drei Modellen erhältlichen Geräte – angepasst an die Anforderungen von Wohn-, Gewerbe- und Industrieanwendungen – steigern die Produktivität durch eine benutzerprogrammierbare AutoTest-Funktion, mit der Elektriker auf Knopfdruck eine komplette automatische Installations-Prüfsequenz durchführen können. Mess- und Metadaten aus dem Feld können mit der Connect-Software schnell gespeichert, verwaltet und gemeinsam genutzt werden, während die TruTest-Software die Erstellung von Dokumentationen vereinfacht. Auf Knopfdruck können Prüfberichte vor Ort in der Vorschau angezeigt und Zertifikate vor Ort erstellt werden. Gleichzeitig kann das Gerät auch Inspektionsrechnungen erstellen. Damit bietet die 1670-Serie die Möglichkeit, in einem einzigen Schritt einzurichten, zu prüfen, hochzuladen und zu protokollieren.
Keine doppelte Dateneingabe mehr nötig
Ob bei der Inbetriebnahme von Wohn-, Gewerbe- oder Industrieanlagen: Die doppelte Dateneingabe entfällt. Die Ergebnisse müssen nicht mehr während der Prüfung aufgezeichnet und dann manuell in einen Computer eingegeben werden, was fehleranfällig ist und zu Verzögerungen führt. Die 1670-Serie löst dieses Problem durch drahtlose Bluetooth-Konnektivität, indem die Prüfergebnisse automatisch mit dem geprüften Stromkreis oder Punkt verknüpft werden. Elektroinstallateure sparen außerdem Zeit, da sie nicht mehr an den Ort des Geschehens zurückkehren müssen, weil wichtige Messungen ausgelassen wurden oder sich die Ergebnisse als falsch erwiesen haben. Die Multifunktions-Installationstester warnen den Bediener sofort vor Ort, wenn eine Prüfung vergessen wurde. Parallel dazu vergleicht die automatische Messwertvalidierung die Ergebnisse der Installationstests mit einer integrierten Standardreferenz und liefert eine visuelle Pass/Fail-Anzeige auf dem integrierten Farb-Touchscreen des Geräts. Das Display verfügt über eine vollständige Tastatur. Jit Patel, Fluke Produktmanager für Installationstester, erklärt: „Elektriker verbringen mindestens 25 % ihrer Zeit mit der Verarbeitung von Daten und der Erstellung von Berichten – der Multifunktions-Installationstester der Serie 1670 von Fluke nimmt ihnen diese Arbeit einfach ab. Es vereinfacht die Prüfergebnisse und die Berichterstellung, erhöht die Produktivität und verbessert die Prüfgenauigkeit.“ Im Interview hat er uns einen exklusiven Einblick in die Vorteile und Eigenschaften der neuen Lösung gegeben.
Wie genau beschleunigt die AutoTest-Funktion den Testprozess?
Jit Patel: Mit der AutoTest-Funktion können Anwender vordefinierte Tests verwenden, was im Vergleich zu manuellen Tests bis zu 30% Zeit einspart. Das liegt daran, dass Messungen nicht jedes Mal neu eingerichtet werden müssen, wenn ein Test durchgeführt wird. Außerdem werden Fehler bei der Einrichtung vermieden, was die Notwendigkeit wiederholter Tests reduziert. Letztendlich kann eine Abfolge vordefinierter Tests festgelegt werden, das heißt es wird automatisch zum nächsten Test übergegangen, sobald der erste Test abgeschlossen ist.
Wie wurden Genauigkeit und Zuverlässigkeit der Messergebnisse verbessert?
Jit Patel: Wir haben z.B. zusätzliche Maßnahmen bei den Installationstests ergriffen, um diese weiter zu verbessern. So wurden Schleifentests aufgewertet, die durch die Qualität der Stromversorgung im getesteten Stromkreis beeinträchtigt werden können. Befinden sich Geräte im getesteten Stromkreis, kann dies zu Störungen führen und die Messung erschweren. Wir haben die Messalgorithmen in Schleifen für elektrisch gestörte Umgebungen verbessert und eine Störungsanzeige auf dem Bildschirm hinzugefügt. Leuchtet die Anzeige rot, konnte das Gerät keine genauen Messwerte ermitteln. Der Nutzer kann dann die Geräte im Stromkreis ausschalten oder den Test zu einem störungsfreieren Zeitpunkt durchführen .
Wie funktioniert die Integration der Softwarelösungen Connect und TruTest im täglichen Betrieb?
Jit Patel: Die Softwarelösungen Connect und TruTest bieten dem Nutzer eine bequeme Art, Daten zu sammeln, zu übertragen und zu überwachen. Daten lassen sich bidirektional zwischen der Software und der Serie 1670 übertragen. Die vor Ort gesammelten Daten können abgerufen werden, sobald der Nutzer in sein Büro zurückkehrt. Wird ein Bericht für einen Auftrag erstellt, kann dieser abgerufen werden, wenn der Nutzer zurückkehrt, um Tests durchzuführen. Dies verkürzt die Einrichtungszeit. Die Software spart Zeit und erhöht die Genauigkeit der Berichte, bei denen sonst leicht Fehler auftreten können.
Was sind die Unterschiede zwischen den Modellen 1672, 1673 und 1674, und für welche Anwendungen sind sie am besten geeignet?
Jit Patel: Nutzer haben Fluke darauf hingewiesen, wie wichtig es ist, vor Ort Berichte erstellen zu können. Daher wurde diese Funktion in die gesamte 1670-Serie integriert. Die Modelle 1673FC und 1674FC unterscheiden sich vom 1672 dadurch, dass sie beide über Fluke Connect verfügen, mit dem Kunden regelmäßig Berichte erstellen können. In der Praxis sehen wir oft, dass sich Elektriker für das 1672 entscheiden, wenn sie keine Ladestationen für Elektrofahrzeuge testen müssen. Nutzer, die solche Ladestationen testen müssen, entscheiden sich für das 1673FC, das Erdungsmessungen und AutoTests abdeckt. Das 1674FC kommt in gewerblichen und industriellen Umgebungen zum Einsatz, in denen Überspannungsschutzgeräte und Isolationsüberwachungsgeräte getestet werden müssen. Es bietet aufgrund der m-Schleifenmessung eine höhere Genauigkeit.
Wie werden Nutzer auf vergessene oder falsche Messungen aufmerksam gemacht, und wie stellt das Gerät sicher, dass alle Tests korrekt durchgeführt werden?
Jit Patel: Über den hochauflösenden Farb-Touchscreen können Nutzer die Hilfebildschirme mit dem Schaltplan anzeigen, um sicherzustellen, dass das Gerät korrekt angeschlossen wurde. Pass-Fail-Grenzwerte können angewendet werden, sodass Nutzer vor Ort sicherstellen können, das alles richtig angeschlossen wurde. Die Formularansicht verwendet Metadaten, um ein Formular für alle Schaltkreise zu erstellen. Nutzer können so schnell feststellen, ob Messungen übersehen, fehlgeschlagen oder an der richtigen Position gespeichert wurden.
