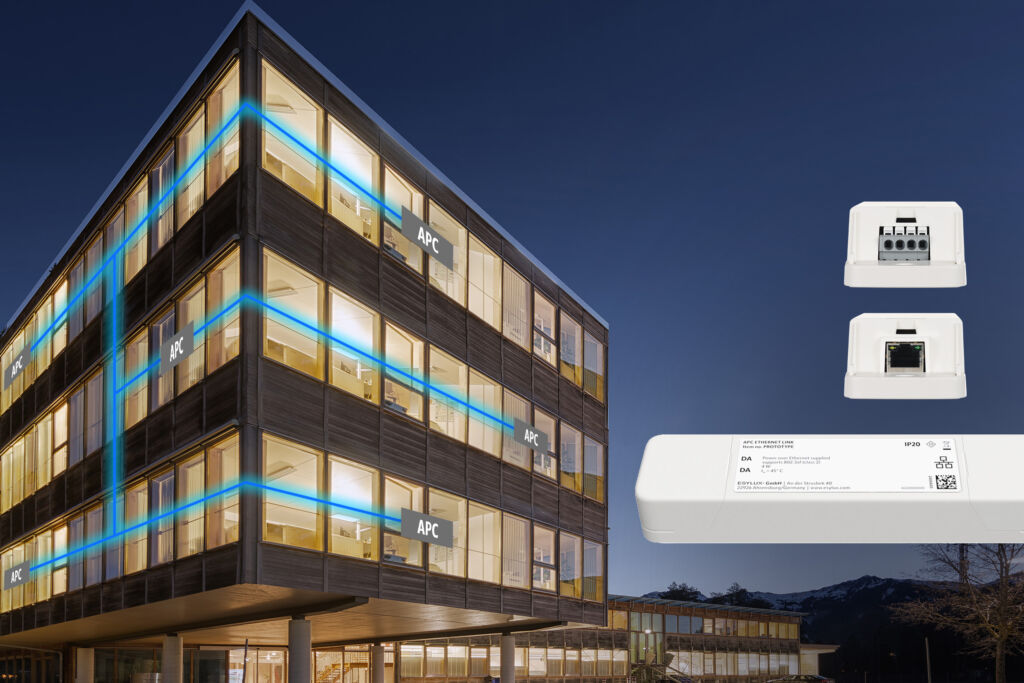

Mit bis zu 16 Gruppen und 64 Betriebsgeräten lassen sich durch eine DALI-2-Steuereinheit von Esylux bereits weitläufige Gebäudebereiche energieeffizient modernisieren. Dennoch besteht mancherorts die zusätzliche Anforderung, mehrere oder alle dieser DALI-Steuereinheiten und deren Linien von zentraler Stelle aus übersteuern zu können. Die dafür nötige Verknüpfung gelingt nun mit einem kleinen Zusatzmodul: dem APC (Application Controller) Ethernet Link.
Bis zu 16 DALI-Linien, Spannungsversorgung über PoE
Jeweils ein APC Ethernet Link wird dafür jeder der bis zu 16 DALI-Linien hinzugefügt, im Schaltschrank oder an der Decke montiert und per CAT5-Kabel mit einem Ethernet Switch auf der Etage verbunden. Seine Spannung bezieht das Modul über Power over Ethernet (PoE), entweder direkt über einen entsprechend ausgestatteten Switch oder durch das zusätzliche Einfügen eines PoE-Injektors. Die IP-Konfiguration des APC Ethernet Link erfolgt automatisch. Struktur statt Aufwand: Die Gira Türkommunikation IP unterstützt Elektrofachbetriebe mit zentraler Projektierung, schneller Inbetriebnahme und klaren Abläufen – für effiziente Projekte vom Einfamilienhaus bis zur großen Anlage. ‣ weiterlesen
Türkommunikation IP im Griff.
Zentral Ein/Aus, Szenen, Schwarmfunktion nutzen
Die so geschaffene Verknüpfung erlaubt eine bidirektionale Kommunikation zwischen den Linien und neben einem zentralen Schalten und Auslösen von Szenen noch weiter reichende Möglichkeiten. Durch ein Umschalten von Gruppen ließen sich z.B. Szenarios für unterschiedliche Raumnutzungen zentral steuern. Per Schwarmfunktion könnten die Linien interagieren: Nur in besetzten Zonen schiene die Beleuchtung dann mit normaler Leistung, würde in allen unbesetzten Gebäudebereichen auf eine angenehme Grundbeleuchtung heruntergedimmt – und erst bei menschenleerem Gebäude überall ausgeschaltet.
Die Konfiguration der so ermöglichten linienübergreifenden Funktionen erfolgt über die DALI-2-Steuereinheiten, die bei Esylux entweder in einen APC-Präsenzmelder oder in ein APC-Hutschienenmodul integriert sind. Für eine individuelle Steuerung in allen Zonen kommen Taster und BMS-Präsenzmelder als Eingabegeräte zum Einsatz, z.B. für eine präsenz- und tageslichtabhängige Konstantlichtregelung oder ein energieeffizientes Human Centric Lighting.
